華強北とBao’an(宝安)にて — 地球上で最も密集したハードウェアクラスター

深センでの試作・AIハードウェア製造

紙ナプキンのスケッチから量産対応ハードウェアまで — PCB/PCBA、金型、EVT→DVT→PVT、OEM/ODM。再試作で費用がかさむ前にDFMの問題を見抜く、工場の現場に立つ技術パートナー。

無料15分相談 — 30日以内にご予約いただいたパッケージに全額充当。オンライン決済なし。返信で確定します。

24–48時間2層PCBAの納期
6–9か月アイデアから量産まで
40–60%反復コスト削減
EVT→PVT現地で管理
検索1ページ目掲載の試作ハブ
エッジAISoC調達
NNN+金型所有権
再試作 3→1

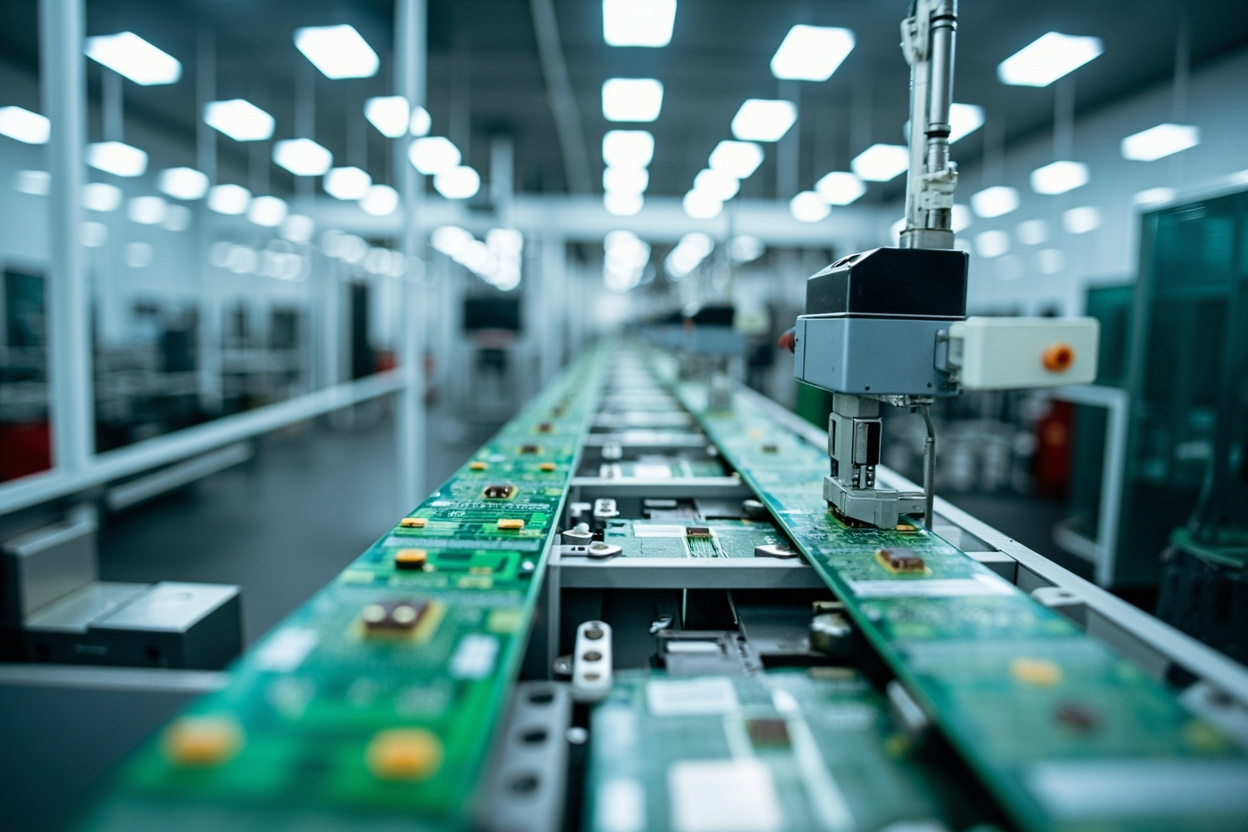

深圳の最新の電子工場で基板を生産する自動化されたSMT実装ライン

深セン/グレーターベイエリアのハードウェアエコシステム

半径10キロ圏内に、GBA(グレーターベイエリア)クラスターは部品ディストリビューター、PCB工場、実装業者、金型工場、デザインスタジオ、試験ラボ、物流を集積しています。PCBの改版を午後8時に発注し、翌晩に実装済みで受け取れる場所は他にありません。

  • 華強北(福田) — 部品とクイックターンの神経中枢。あらゆるセンサー、コネクター、カメラモジュール(IMX415、OV5640)、マイクアレイ、エッジAI SoCボードを既製で調達でき、シンプルな基板ならガーバーから実装済みまで24〜48時間で入手できます。
  • 宝安(西郷、福永、沙井) — 工場の現場:PCB製造、SMT実装、射出成形、フルボックスビルド。24時間体制で、DFM承認後の中程度の複雑さのPCBAは5〜10日のリードタイム。MOQは500〜1,000から。
  • 南山 — 設計・開発:スケッチをRFチューニングとAI実装まで含めた完全なEVTへ仕上げるデザインハウスとインキュベーター。EVT対応の完全設計は通常2万〜8万ドル。
  • 龍華/龍崗 — 大量生産の最終組立、梱包、FBAフルフィルメント。

ハードウェアのパイプライン:ゲート、スケジュール、コスト

どのデバイスも同じゲートを通過します。中程度の複雑さのAIデバイス(ローカルAI搭載のスマートカメラ)は、通常NRE総額8万〜25万ドルで6〜9か月で量産に到達します。

ゲート内容期間コスト
PoCブロック図、評価ボード、センサーのブリングアップ2–4週間$2k–$10k
EVTカスタムPCB、初回PCBA(5–20台)、ブリングアップ、DFM4–10週間$10k–$50k
DVT機構/外観、簡易金型、FCC/CE事前スキャン、信頼性8–16週間$20k–$100k
PVT量産金型、ライン立ち上げ、FAI、認証6–12週間$20k–$50k
MP量産立ち上げ、受入QC、継続的な信頼性2–4週間1台あたり

AIハードウェアの要点

2026年のエッジAIメニューは、いずれも華強北で在庫可能:NVR/エッジボックス向けのRockchip RK3588S(6 TOPS)、AIカメラに普及するSigmaStar SSC338Q(1 TOPS、$8未満)、Allwinner V853(NPU+ISP、$6未満)、音声+映像向けのKneron KL720(1.4 TOPS)、Hailo-8L/15モジュール。カスタムカメラモジュールはNRE $2k〜$8k(MOQ 500〜1k)、マイクアレイは$3k〜$10k、カスタムLiPoパックは$1k〜$4kで、出荷にはUN38.3 / IEC62133が必要です。大量(1万台超)の場合は、8〜16週間のリードタイムでメーカーから直接チップを発注します。

PCB / PCBAの試作 — 納期と落とし穴

2層基板:華強北ではガーバーから実装済みまで24〜48時間。4層は3〜5日、6〜8層は5〜8日。5〜20枚の試作ランは、$150〜$600(2層)から$500〜$2,000(ファインピッチBGA付き4層)。スケジュールを台無しにする落とし穴:フットプリントの不一致、AI SoCのデカップリングコンデンサ漏れ、リフロー時の吸湿デバイスのポップコーン現象、量産検証用テストポイントの欠如、ブートローダーのリカバリー経路がないこと。現地パートナーは製造前に実装業者とともにDRC/DFMチェックを実施します。

OEMかODMか、そして金型を所有するのは誰か

検証済みの設計を自社で持ち、仕様どおりに製造する受託メーカーが必要なときはOEM(MSA+SOW+品質契約)。FCC/CEを既に取得した実績あるホワイトラベルプラットフォームで素早く立ち上げたいときはODM — 筐体、ロゴ、ファームウェアスキンにNRE $5k〜$25kを支払い、IPの大半はODMが保持します。一般消費者向け筐体の量産用射出成形金型は$8k〜$25k。支払ったすべての金型はあなたの専有財産であると契約に明記し、シリアル番号を刻印し、写真を撮り、前払いは50%を超えて支払わないことです。

ハードウェアのIP保護

標準は、損害賠償額予定条項を備えた中国準拠法の二言語NNN(秘密保持・不使用・回避禁止)契約です — 継続的な取引と組み合わせれば強力な抑止力になります。さらに実用新案(6〜12か月、$2k〜$5k)、BOMの分割(NPUは一社、ファームウェアは別社、実装は第三社)、そしてセキュアブート/eFuseを重ね、複製基板であなたのソフトウェアを動かせないようにします。

中国拠点の技術パートナーが届けるもの

仲介者ではなく — エコシステムにおけるあなたの目、手、耳。源流でのDFM/DFX(製造前にBGAのアニュラリング違反を発見)、本物の工場監査(ESD適合、リフロープロファイル、正規品か再マーキング品か)、部品が在庫切れになったときのリアルタイム調達、IPの区画化、ラストワンマイルの組立と試験、現地の事前スキャンラボでの認証加速。実際にこれは、試作までの期間を数か月から数日に圧縮し、反復コストを40〜60%削減します — 基板の再試作を日常的に3回から1回へと減らします。

この業務の料金

ハードウェア創業者は通常、試作スプリントから始め、その後、量産サポートの月額契約へ移行します。

Scaling

月額リテイナー

$3,000–$4,000/月
最低3か月
  • 月2回の工場訪問
  • 毎週のスカウティングレポート
  • すべてのQC調整
  • 検査1回込み
戦略コールを予約
まずはここから

戦略コンサルテーション

$150 / コール
30日以内のパッケージに充当
  • 60分のビデオ通話+ワークシート
  • 工場・チャネルの推薦
  • 書面でのフォローアップメモ
戦略コールを予約

USD、目安です。最終見積もりは製品、立地、範囲により異なります。全サービスティアを見る →

さらに深く — 無料ガイド

信頼でき、定期的に更新されるプレイブック。閲覧に登録は不要です。

深センでの試作の進め方(2026年版)

PCB工場、3Dプリント、CNC、華強北の部品、そして実際のコスト。

ガイドを読む →

深センのハードウェアアクセラレーター

HAX、Brinc、x.factory — 出資条件と海外創業者が採択される方法。

ガイドを読む →

深センのスピード試作

24時間の反復ループの仕組みと、リモートで組み込む方法。

ガイドを読む →

華強北での製品開発

世界で最も密集した電子部品市場で、痛い目を見ずに立ち回る方法。

ガイドを読む →

お客様の声

調達、ハードウェア、QC案件の代表的な成果です。

当社のEVT基板に電源シーケンスの不具合があり、NPUを3個焼いてしまいました。盲目的に出荷する代わりに次の改版で指摘してくれる人が宝安にいたことが、ラウンドを救いました。

AIカメラスタートアップCTO · アメリカ

当社のインダクタが在庫切れになったその日の午後に、Jingがピン互換のSoCを見つけてくれました。それが1週間のロスと1日のロスの差です。

IoTハードウェア創業者創業者 · フランス

お客様の声は実際の案件成果を反映しています。氏名や識別情報は匿名化、または許可を得て使用しています。案件が完了するごとに新しい声を追加します。

私が一気通貫で行う3つのこと

華南の工場現場に立つ、一人のバイカルチュラルなオペレーター — 製品の全行程にわたって。

🔎

調達・仕入れ

本物の工場を見つけ、検証し、交渉する — Alibabaの店構えの裏に隠れる仲介業者ではなく。

  • サプライヤーの検証とデューデリジェンス
  • 工場の絞り込みとFOB交渉
  • 広州交易会(カントンフェア)バイヤー支援
調達を見る →
⚙️

製造・試作

深センで紙ナプキンのスケッチから量産まで — PCB/PCBA、金型、EVT→DVT→PVT、OEM/ODM。

  • ハードウェア試作スプリント
  • 華強北での部品調達
  • 金型所有権とDFM
製造を見る →

品質管理

AQL検査、出荷前チェック、そしてあなたのために働く現地の目 — サプライヤーのためではなく。

  • 出荷前検査とDUPRO検査
  • AQL 2.5/4.0サンプリング、当日レポート
  • リモートおよび現地QC
品質管理を見る →
無料リードマグネット

深セン試作プレイブック

部品調達、EVT→PVTのゲートチェックリスト、PCBの落とし穴、そして金型所有権の契約条項 — 私がハードウェア創業者と使っている現場ノート。

無料PDF。スパムなし — いつでも配信停止できます。

よくある質問

深センでAIハードウェアの初回試作にはいくらかかりますか?
中程度の複雑さのAIデバイス(NPU、カメラ、マイクアレイ、樹脂筐体を備えたカスタムPCB)の場合、5〜10台の機能するEVT試作は、設計、PCB製造、実装、BOM、基本的なファームウェアのブリングアップを含めて通常15,000〜40,000ドルです。既製モジュールを使ったよりシンプルな概念実証なら3,000〜8,000ドルで可能です。
スケッチから動作する試作までどのくらいかかりますか?
現地パートナーと既設計のコアモジュールがあれば2〜3週間。完全カスタムPCBの場合、EVT対応の試作には4〜8週間かかります。量産までの全工程は、一般的なAIスマートデバイスで通常6〜9か月です。
ハードウェア開発のために物理的に中国にいる必要がありますか?
初期コンセプトには不要ですが、試作と量産への移行では、信頼できる現地代理人がほぼ必須です。部品の真贋管理、DFMフィードバック、初品の現物確認のためです。完全リモートの開発こそ、高くつく遅延の発生源です。
NNN契約は本当に私を守ってくれますか?
NNNは工場に対し、情報開示・利用・あなたを飛ばす行為を禁じます。中国法の下で執行可能であり、適切に作成され、構造的な防御策(BOMの分割、暗号化ファームウェア)と繰り返しの個人的接触と組み合わせれば強力な抑止力になります。必要な土台であって、万能薬ではありません。
支払った射出成形金型を確実に自社で所有するには?
金型はあなたの専有財産であり、いつでも引き取れる旨を製造契約に明記してください。自社のシリアル番号を刻印し、写真を撮り、署名入りの資産台帳を保管し、前払いは50%を超えて支払わないことです。
自分のデバイスはOEMとODMのどちらにすべきですか?
独自のAIアルゴリズムと固有の工業デザインがあるならOEM。NREと時間はかかりますが、所有できます。実績ある基盤プラットフォームで素早く市場に出したいならODM。その上に自社のソフトウェアとブランドを載せます。成功したAIカメラの多くはODMで始め、後にカスタム設計されました。
